Обмерный план квартиры: как сделать его правильно перед ремонтом

Как сделать обмерный план квартиры: пошаговый порядок работ

Как сделать обмерный план квартиры без ошибок? Процесс состоит из нескольких этапов: подготовка инструментов и документов, создание чернового эскиза, непосредственно замер помещения, тщательная проверка полученных размеров и, наконец, перенос всех данных в чистовой чертеж. Новичкам стоит запомнить главное правило: всегда двигайтесь от общего контура к деталям, а не наоборот. Это значит, что сначала вы фиксируете внешний периметр каждой комнаты и всей квартиры в целом, а затем уже переходите к замерам отдельных элементов — проемов, ниш, выступов, расположения радиаторов и инженерных коммуникаций.

Замеры — фундамент всего проекта. Если вы ошибётесь на этом этапе хотя бы на пару сантиметров, все последующие чертежи, расстановка мебели и заказы материалов будут строиться на неверных данных. Например, неправильно измеренный проем для встроенного шкафа приведёт к тому, что мебель просто не встанет на своё место. Или ошибка в высоте потолка сделает невозможным монтаж натяжной конструкции. Поэтому к процессу обмера стоит отнестись максимально внимательно и не торопиться. Лучше потратить лишний час на проверку размеров, чем потом переделывать проект или терять деньги на перезаказ материалов.

А если вы хотите освоить создание профессиональных дизайн-проектов — от обмерного плана до сдачи объекта, — обратите внимание на Курс Дизайн интерьера. Там вы научитесь всему, что нужно для работы с реальными объектами.

С чего начать замер помещения в квартире

Прежде чем браться за рулетку или лазерный дальномер, подготовьте всё необходимое. Вам понадобятся: большой лист бумаги (формат А3 или даже А2, чтобы было удобно рисовать), простой карандаш, ластик, рулетка (желательно 5-метровая) или лазерный дальномер, блокнот для промежуточных записей и фотоаппарат (или камера смартфона) для фиксации всех углов, ниш и инженерных узлов. Фотографии очень помогают потом, когда вы переносите замеры в чертёж — по ним можно уточнить детали, которые забыли записать или неправильно поняли.

• Начните с создания чернового эскиза. Возьмите лист бумаги и быстро набросайте схему квартиры от руки. Не старайтесь сделать её красивой или идеально ровной — важна точность расположения комнат относительно друг друга, коридора, санузла, ниш и выступов. На этом этапе вы просто фиксируете общую конфигурацию.

Профессионалы часто начинают с входной двери и движутся по часовой стрелке, последовательно фиксируя каждую стену и проём. Такой подход помогает избежать пропусков и упрощает последующую проверку. На черновике сразу обозначьте все окна, двери, радиаторы, стояки, вентиляционные короба и трубы — вы будете замерять их позже, но их наличие должно быть отмечено на схеме.

Если вы хотите не просто понимать, что такое экспликация, но и научиться правильно её оформлять для своих проектов, читайте наш подробный материал «Что такое экспликация помещений в дизайне интерьера».

Чем измерять: рулеткой или лазерным дальномером

Для замера помещения понадобится инструмент, и выбор между рулеткой и лазерным дальномером — один из первых вопросов, который встаёт перед новичком. Рулетка — классический вариант, доступный, надёжный и не требующий батареек. С ней можно работать в любых условиях, она не боится пыли и ударов. Однако рулетка требует определённой сноровки: её нужно натягивать строго горизонтально, не допуская провиса, и для точных измерений часто нужен помощник, который будет удерживать конец ленты в нужной точке.

Лазерный дальномер — более современный и точный прибор. Он даёт результат с погрешностью всего 1–2 мм, позволяет работать одному и значительно ускоряет процесс. Вы просто нажимаете кнопку, и луч показывает расстояние до стены или предмета. Лазерный дальномер незаменим при замерах высоких потолков, больших комнат и помещений со сложной геометрией. Однако у него есть и недостатки: он требует аккуратного обращения, может давать сбои при ярком солнечном свете или на слишком блестящих поверхностях, и стоит значительно дороже рулетки.

Выбор инструмента зависит от ваших задач и бюджета. Для разового замера собственной квартиры с прямыми стенами вполне достаточно рулетки. Если вы планируете заниматься дизайном профессионально, лазерный дальномер быстро окупится за счёт экономии времени и повышения точности.

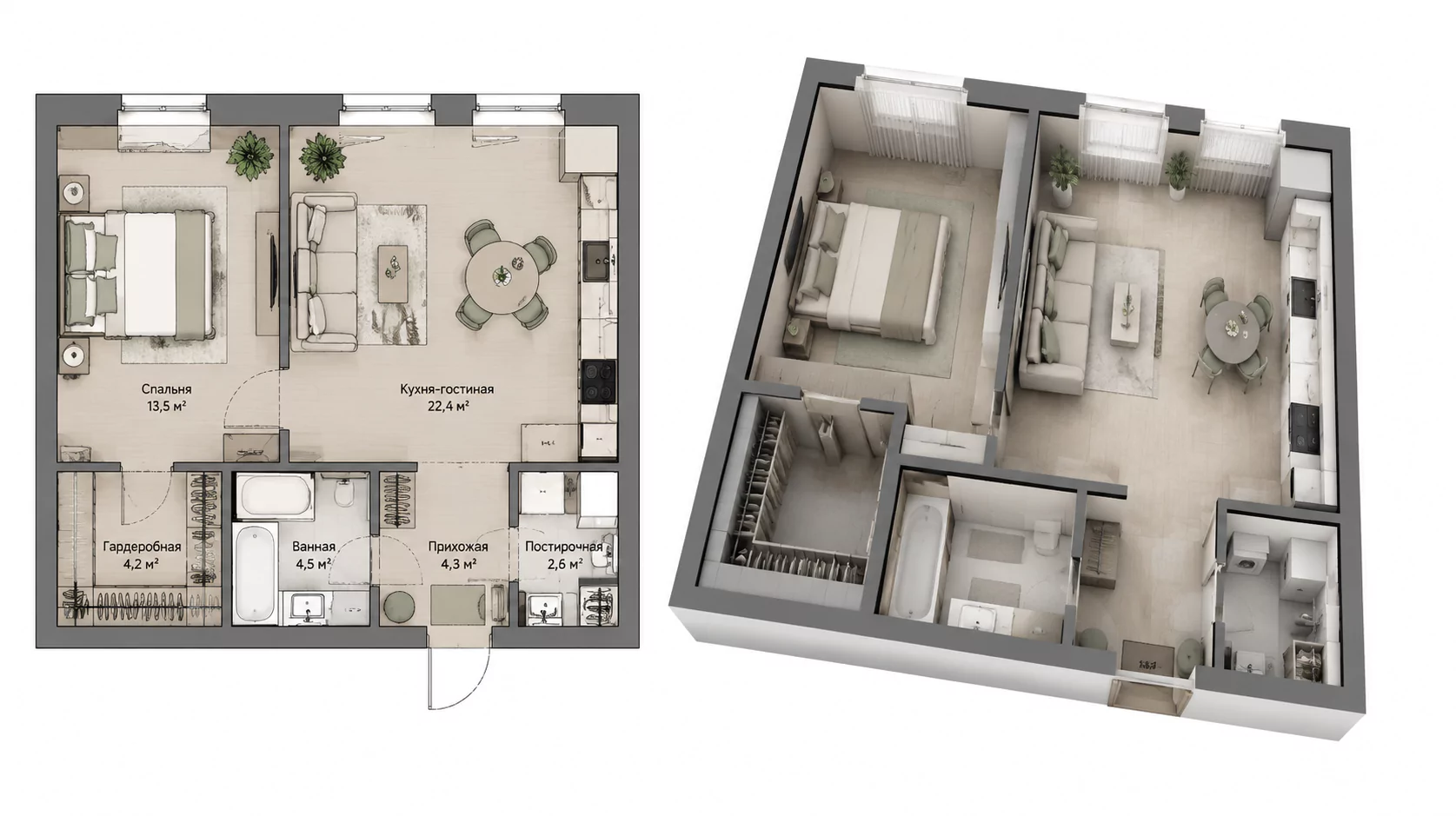

Что обязательно нанести на обмерный план помещения

Неполный план — это приговор для любого проекта. Мебель не встаёт, смета ошибается, проёмы и привязки не сходятся, а строители бесконечно переделывают работу. Чтобы избежать такого сценария, на обмерный план помещения нужно нанести все ключевые элементы, включая те, которые на первый взгляд кажутся несущественными. Опытные дизайнеры знают, что кажущаяся мелочь — например, забытая толщина стены, неверная высота подоконника или отсутствие отметки о выступе — может превратить готовый проект в головную боль.

А чтобы ничего не упустить во время замеров и правильно зафиксировать все данные, сверьтесь с нашим чек-листом — «Как правильно замерить квартиру для дизайн-проекта».

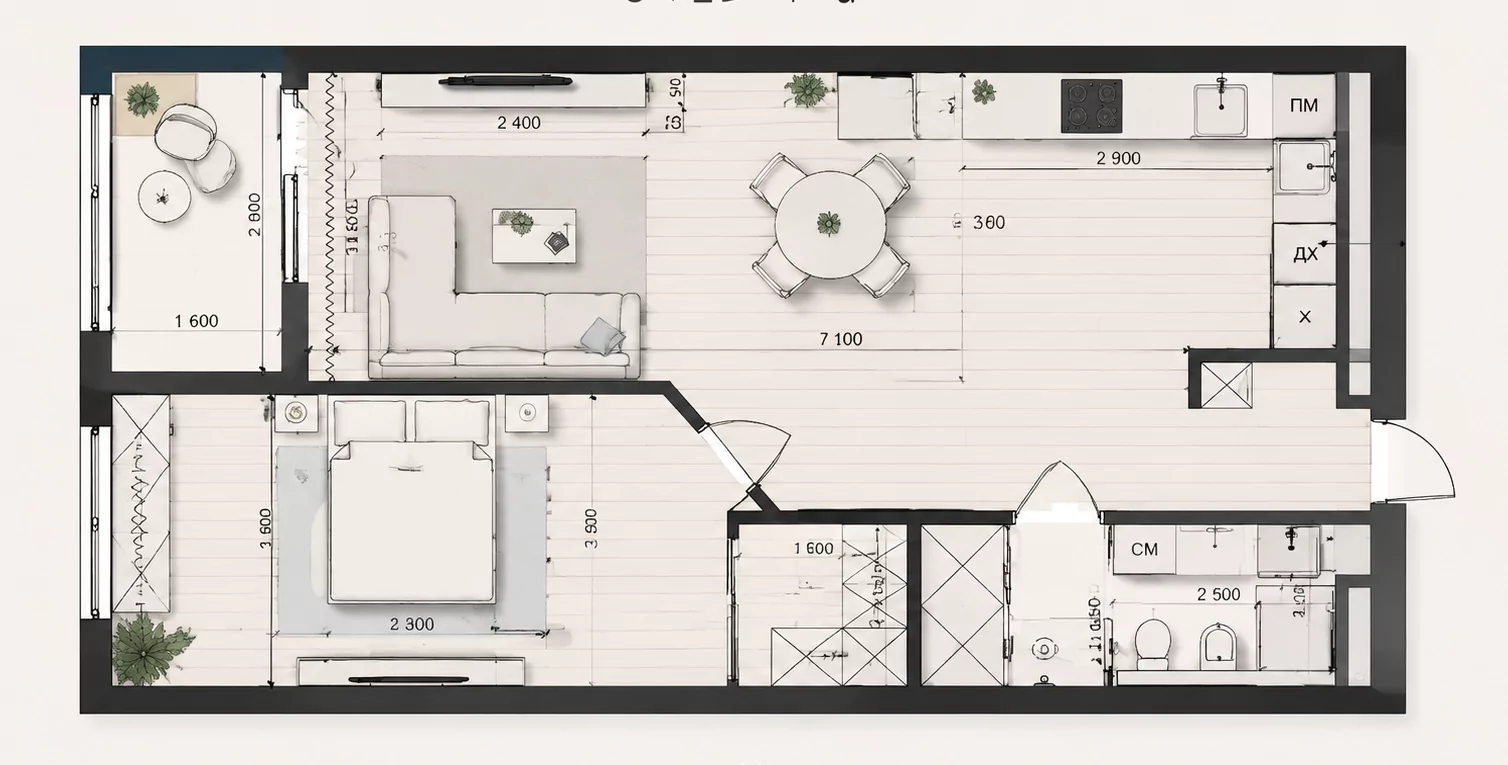

Какие размеры стен, проемов и высот нужны

Обязательный минимум для чертежа включает длину каждой стены в комнате, толщину всех стен и перегородок, дверные и оконные проёмы (их ширину, высоту и точное расстояние от ближайшего угла), высоту потолка в каждой комнате, все ниши и выступы, а также инженерные элементы — стояки, вентиляционные короба, трубы отопления и водоснабжения.

На чертеже обязательно указывают ширину каждого проёма, высоту окна, длину каждой стены и замер высоты потолка во всех точках, где есть перепады. Все размеры должны быть чёткими, читаемыми и понятными для любого специалиста, который будет с ними работать.

Особое внимание стоит уделить диагоналям комнат. Если диагонали не совпадают (например, одна стена длиннее другой или углы не прямые), значит, стены не параллельны, и это обязательно нужно учитывать при проектировании. В таких случаях мебель и отделочные материалы придётся подгонять под реальную геометрию помещения, а не под идеальный чертёж. Проверка диагоналей — обязательный шаг, который многие новички пропускают, а зря.

Как отметить несущие стены, перегородки и привязки размеров

На обмерном плане крайне важно различать несущую стену и перегородку. Это определяет, что можно будет демонтировать при перепланировке, а что — ни в коем случае. Несущие стены обычно имеют толщину от 200 мм и более, они держат нагрузку от перекрытий и крыши. Перегородки тоньше — 80–150 мм, они служат только для разделения пространства. Это знание поможет избежать серьёзных и дорогостоящих ошибок. Случайное повреждение несущей стены грозит не только штрафами и предписаниями, но и реальной угрозой безопасности всего дома.

Привязка размеров — это способ зафиксировать точное положение объектов относительно стен и углов. Например, расстояние от левого угла до начала дверного проёма, расстояние от стены до центра стояка отопления, высота подоконника от пола. Привязки помогают точно разместить мебель и сантехнику на чертеже. Без них невозможно правильно спроектировать встроенную мебель, разводку коммуникаций или согласовать перепланировку с надзорными органами. В профессиональных обмерных планах привязки проставляются с точностью до сантиметра и сопровождаются стрелками или выносными линиями.

Как оформить правильный обмерный план в понятный чертеж

Правильный обмерный план — читаемый технический чертеж, который должен быть понятен любому специалисту: дизайнеру, строителю, мебельщику, электрику, сантехнику. Каждый, кто будет работать с вашим планом, должен с первого взгляда понять, где находится дверь, где окно, где проходят несущие стены, каковы их размеры и какие есть ограничения для перепланировки.

Как выбрать масштаб чертежа и обозначения на плане

Его выбирают в зависимости от размера помещения и того, насколько детально нужно его проработать. Для стандартной квартиры площадью до 100 м² оптимален масштаб 1:50 — на одном листе формата А3 или А2 помещается план комнаты со всеми деталями. Для большой квартиры, частного дома или поэтажного плана используют 1:100. Масштаб всегда указывают в правом нижнем углу чертежа, в штампе. Важно, чтобы все размеры на плане соответствовали выбранному масштабу и были легко считываемы.

Обозначения на плане должны быть единообразными и соответствовать строительным стандартам. Сплошными линиями показывают стены и перегородки, штриховкой или заливкой выделяют несущие конструкции. Двери обозначают дугой с указанием направления открывания, окна — прямоугольниками с перекрестием. Все элементы подписывают или нумеруют с расшифровкой в экспликации. Использование общепринятых обозначений исключает недопонимание между всеми участниками процесса.

Обмерный план — это первый и самый важный шаг, но за ним следует ещё много этапов. Что именно входит в полный комплект и на что обратить внимание новичку, мы разобрали в статье «Чек-лист дизайн-проекта. Что учесть начинающему дизайнеру».

Нужна ли экспликация помещений в квартире

Экспликация помещений — таблица, в которой перечислены все комнаты с их номерами, названиями и площадями. Она не является обязательным элементом простого обмерного плана, но существенно повышает читаемость документа и делает его более профессиональным. Экспликация особенно полезна для учебных проектов, когда нужно структурировать информацию, и для согласования перепланировки, где требуются точные данные по площадям помещений. В экспликации также можно указать высоту потолков и отделочные материалы, что делает её ещё более информативной.

А если вы хотите разобраться не только с обмерным планом, но и со всеми остальными чертежами, которые входят в комплект, изучите наш обзор «Основные требования к проектной и рабочей документации».

Как перенести обмерный план в AutoCAD или Archicad

После того как все замеры сняты и тщательно проверены, их нужно перенести в цифровой формат — в специализированную программу для черчения. Как сделать обмерный план в Автокаде или Архикаде — базовый сценарий для любого дизайнера. Выбор программы зависит от ваших дальнейших целей. Если вы планируете заниматься только чертежами и технической документацией, вполне достаточно AutoCAD. Если же вы будете создавать 3D-модели и фотореалистичные визуализации, лучше выбрать Archicad, который интегрирует 2D и 3D в едином проекте.

Как сделать обмерный план в AutoCAD

Работа в AutoCAD начинается с создания нового файла и выбора единиц измерения (миллиметры). Затем по длинам стен строится внешний контур квартиры, наносятся внутренние стены и перегородки, вставляются дверные и оконные проёмы. После этого проставляются размерные линии и привязки. Лист оформляется рамкой, штампом и масштабом. Готовый чертёж сохраняется в PDF или DWG. Опытные пользователи сразу заводят слои — стены, размеры, проемы, текст, — это упрощает дальнейшую работу и позволяет быстро вносить изменения, не переделывая всё заново.

Кстати, точный обмерный план — это ещё и основа для правильного подбора материалов и мебели. О том, как превратить комплектацию в отдельный источник дохода, читайте в статье «Комплектация проектов интерьера: как заработать на этой услуге».

Как сделать обмерный план в Archicad

В Archicad сначала создают новый проект и выбирают этаж. Настраивают сетку и привязки, затем строят внешние и внутренние стены по замерам. В проёмы вставляют окна и двери, проставляют размеры и высотные отметки. Лист чертежа оформляют рамкой и штампом. Готовый план экспортируют в PDF или обменный формат. Archicad удобен тем, кто дальше будет делать планировку и дизайн-проект, а не только технический чертеж. Все изменения в плане автоматически обновляются в 3D-модели, что экономит массу времени.

Онлайн-курс дизайнер-интерьера

Неважно какого ты уровня

За 12 месяцев ты узнаешь все необходимое и станешь одним из самых востребованных специалистов на рынке. Учиться на дизайнера интерьера можно с нуля и уже во время обучения зарабатывать от 70 000 рублей.

Отправить заявку

12 месяцев

Отправить заявку

Когда делать обмерный план самому, а когда заказать замерщика

Решение о том, делать замеры самостоятельно или нанимать специалиста, зависит от сложности объекта и вашей конечной цели. Иногда самостоятельный замер — разумная экономия, а иногда — путь к дорогостоящим ошибкам, которые сведут на нет всю экономию.

В каких случаях самостоятельный замер оправдан

Самостоятельный замер вполне оправдан в следующих случаях: студия или квартира с прямыми стенами и понятной геометрией; косметический ремонт без перепланировки; учебная задача или тренировка перед профессиональной деятельностью; простая планировка квартиры без сложных узлов и множества инженерных коммуникаций. Если погрешность в 1–2 см не критична для вашего проекта, сделать обмерный план квартиры можно самому. Это сэкономит бюджет и даст глубокое понимание процесса, что пригодится в дальнейшем.

Если вы решили заказать замеры у специалиста или собираетесь работать с дизайнером, важно правильно сформулировать задачу. О том, как это сделать грамотно, читайте в материале «Как составить техническое задание для дизайнера интерьера».

Когда лучше вызвать специалиста по обмерным работам

Профессиональный замерщик необходим в следующих ситуациях: старый фонд с кривыми стенами и перепадами высот; наличие множества ниш, выступов, арок и нестандартных архитектурных решений; подготовка мебели на заказ, где требуется высокая точность до миллиметра; перепланировка с обязательным согласованием в надзорных органах; коммерческое помещение или сложная геометрия, где ошибка может стоить больших денег. Профессионалы часто используют лазерное сканирование и выдают готовый результат в форматах PDF, DWG или BIM-модели, что гарантирует высочайшую точность и экономит ваше время.
