Развертка стен: что это такое и как читать чертеж в интерьере

Что такое развертка стен и почему здесь нельзя работать приблизительно

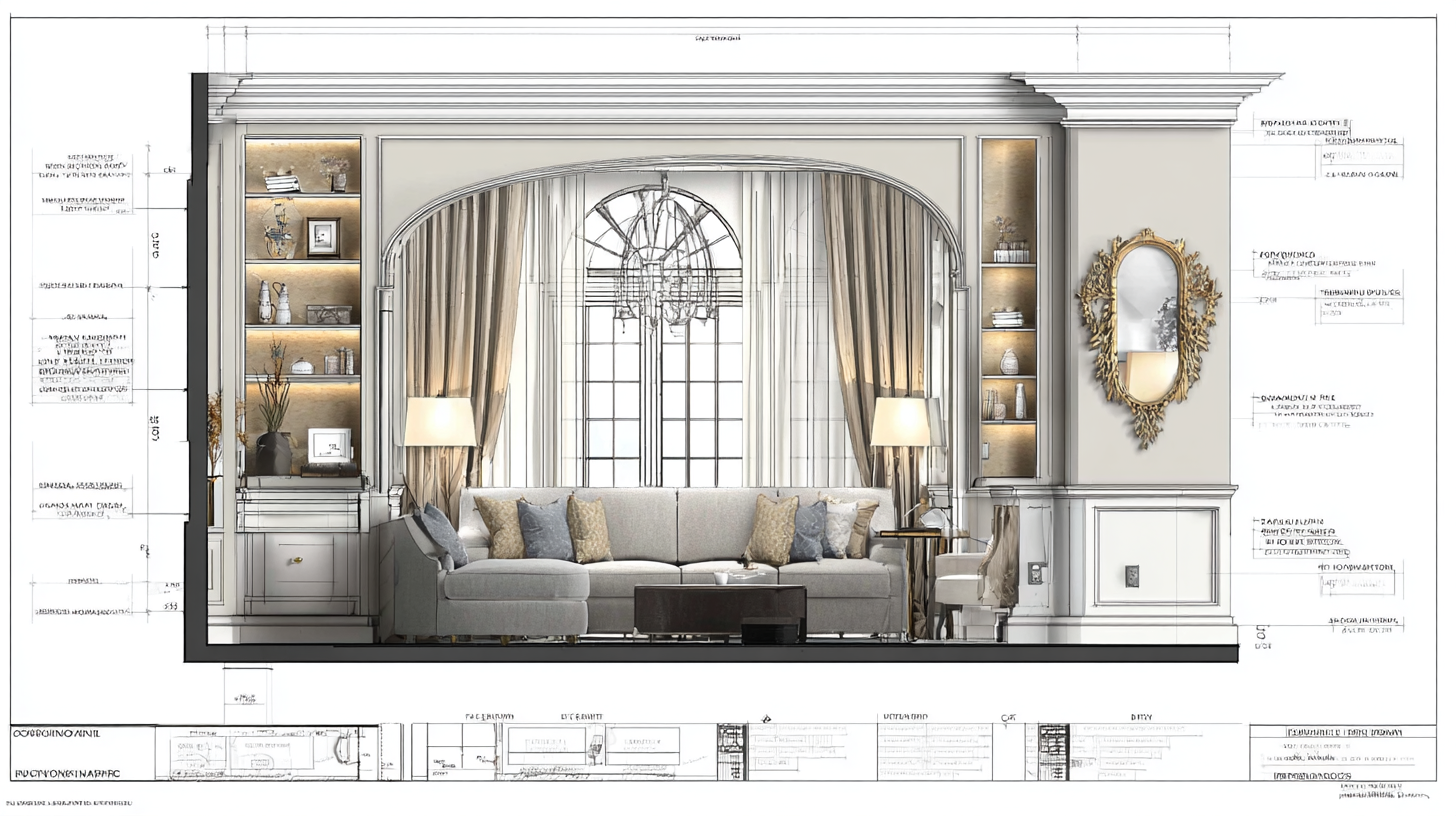

Развертка стен в дизайне интерьера — это вид каждой стены спереди. Если план помещения показывает комнату сверху (как на карте), то развертка показывает конкретную стену так, как будто вы стоите прямо перед ней и смотрите на неё.

Этот чертеж помогает согласовать отделку, мебель, свет, розетки, декор и монтажные размеры ещё до начала ремонта. Ошибка даже в нескольких сантиметрах может испортить раскладку плитки, расположение бра, высоту молдингов или расстояние между мебелью.

Если вы хотите научиться делать планы, развертки, ведомости отделки и всю рабочую документацию профессионально, обратите внимание на Онлайн-школу дизайна интерьера Геометриум. Здесь вы освоите все этапы создания дизайн-проекта — от замера до комплекта чертежей, готовых к передаче строителям.

Как устроена развертка стен в проекте: что должно быть на листе

Развертка — это не просто красивая картинка, а полноценный рабочий документ. На нём должны быть указаны все параметры, которые понадобятся строителям, плиточникам, электрикам и мебельщикам.

Размеры, высоты и привязки

Обязательно должны быть:

• Размерные линии — показывают общую длину стены, расстояния до проемов и между элементами.
• Высотные отметки — привязка к уровню чистого пола (отметка 0.000), к уровню потолка, к высоте установки розеток, бра, выключателей.
• Оси и привязки — если стена сложная, используют привязку от угла комнаты или от координационных осей здания.

Как читать привязки: от угла (например, 200 мм от левого угла), от оси (если есть разбивочные оси), от чистого пола (вертикальные размеры), от потолка (для подвесных конструкций).

О том, из чего состоит комплект документов для строителей, мы подробно рассказали в статье «Рабочая документация в дизайне интерьера».

Проемы, отделка и декоративные элементы

На развертке стен помещения показывают:

• Дверной проем — его ширину, высоту, расположение.
• Оконный проем — ширину, высоту, уровень подоконника.
• Отделочные материалы — какой материал идёт на стену (краска, обои, панели, плитка), с указанием цвета или артикула.
• Декоративные элементы — молдинги, ниши, полки, панно.

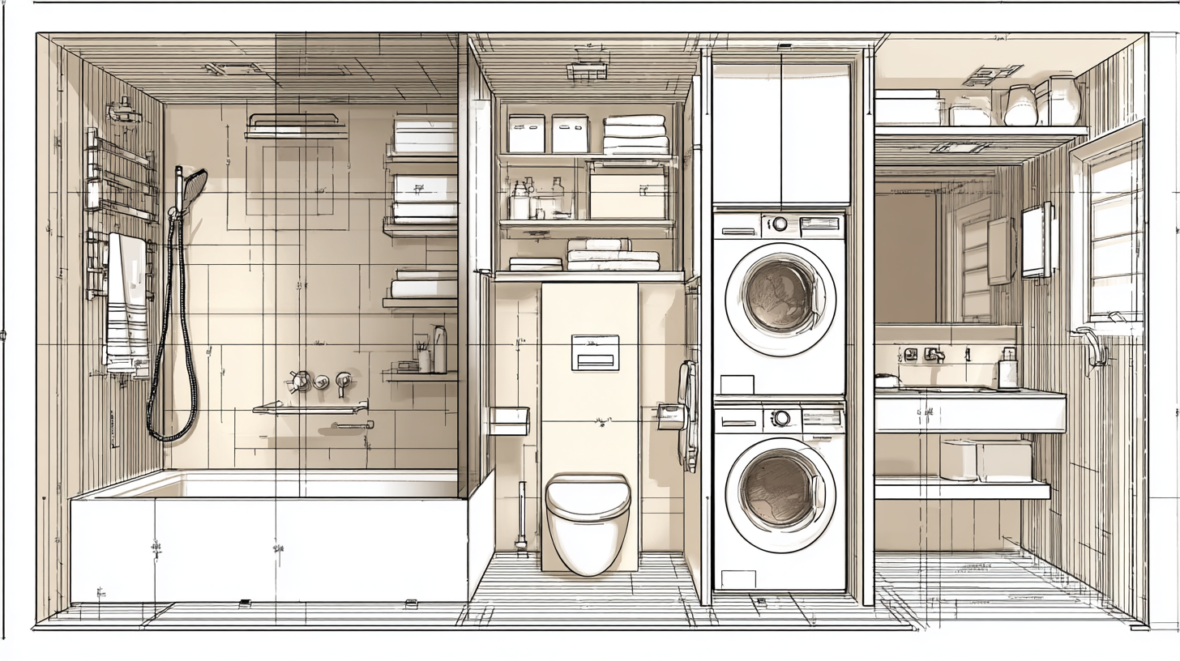

Особенно важна раскладка плитки для ванной, кухни и санузла. На чертеже указывают формат плитки, направление укладки, расположение декоративных вставок и размеры швов. Маркировка материалов помогает избежать ошибок при закупке: номер краски, тип панели, формат плитки.

Пример: стена в ванной без развертки — плиточник укладывает плитку от угла и получает узкую полоску у противоположной. С разверткой — на чертеже заранее показан симметричный расклад, и подрезка делается с двух сторон. А чтобы понять, как правильно сформулировать задачу для дизайнера ещё до появления чертежей, читайте гид «Как составить техническое задание для дизайнера интерьера».

Как устроен редактор разверток и где их делают в программах

Развертки создают в профессиональных программах: Planoplan, Archicad, Revit, SketchUp + LayOut, AutoCAD. В BIM-программах (Archicad, Revit) развертки генерируются автоматически из 3D-модели. В SketchUp и AutoCAD их часто делают вручную, дорабатывая размеры и подписи.

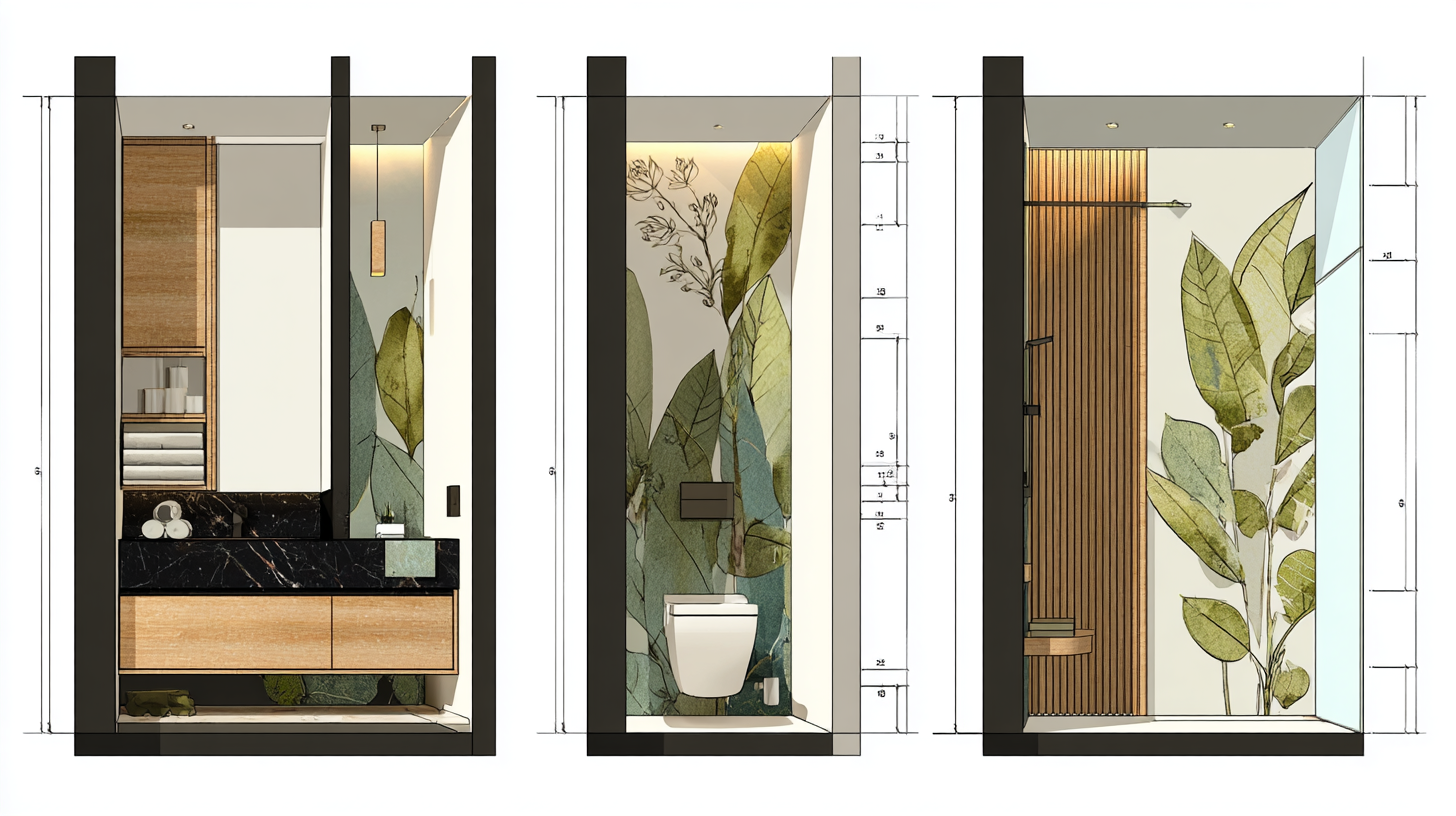

Автоматическая развертка хороша для типовых стен, но для сложных ниш, нестандартных проемов или декоративных элементов чертеж нужно дорабатывать вручную.

Экспорт развертки из программы

Логика работы с развертками в программах:

• Выбрать стену или помещение.
• Сгенерировать фронтальный вид (анфас).
• Настроить масштаб чертежа.
• Добавить размерные линии, высотные отметки и подписи материалов.
• Выгрузить лист в нужном формате (PDF, DWG).

При экспорте обязательно проверяйте:

• Читаемость размеров (не слишком мелкий шрифт).
• Наличие условных обозначений и легенды.
• Подписи материалов (артикулы, цвета).
• Формат листа (обычно А3 или А2 для печати).

Если вы только начинаете осваивать программы для дизайна, вам пригодится пошаговый гайд «Планировка в SketchUp».

Почему эргономика на развертке важнее красивой картинки

Визуализация интерьера может выглядеть впечатляюще, но она не даёт точных привязок. А развертка даёт:

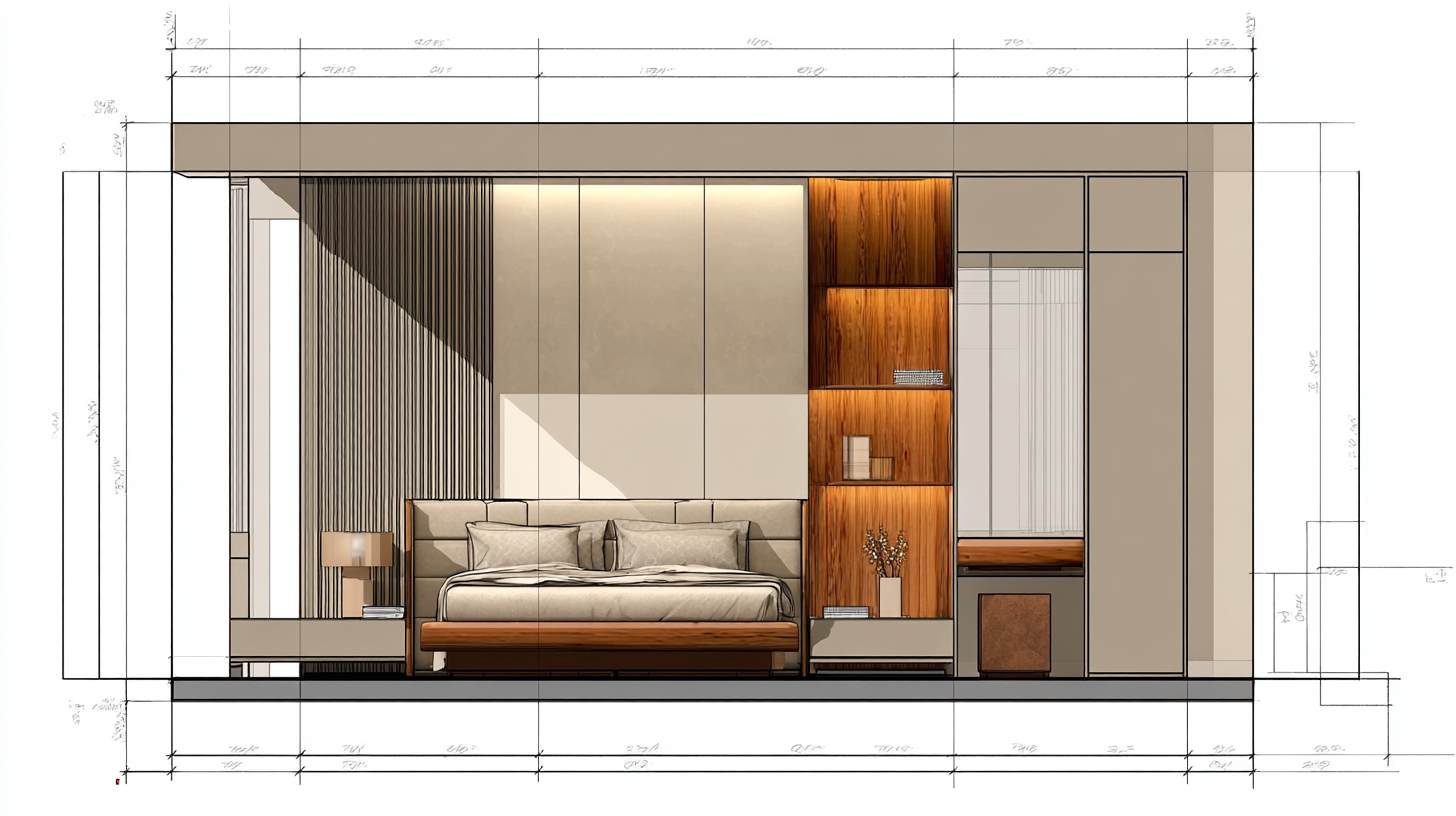

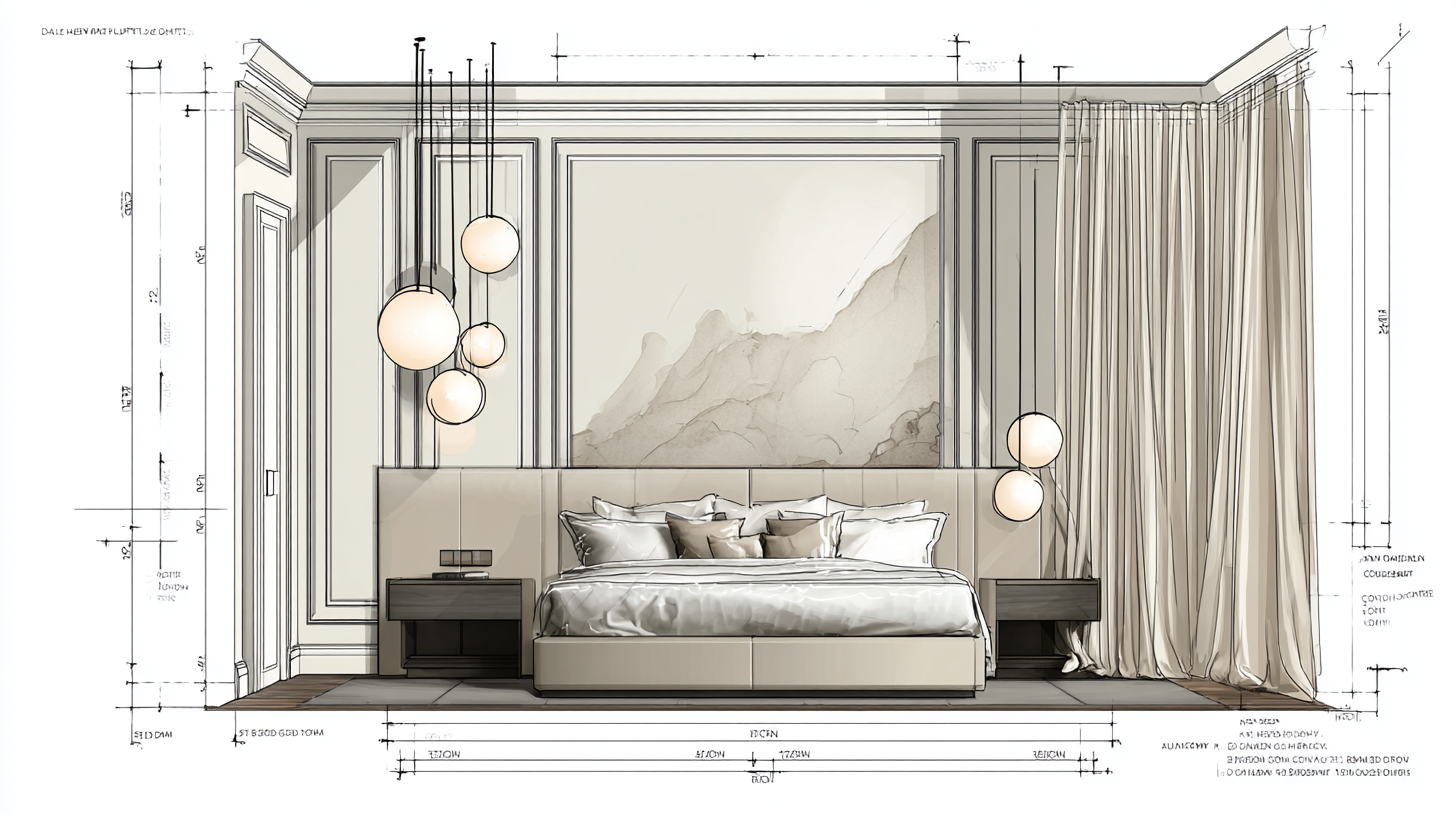

• Высоту установки бра над кроватью (обычно 150–170 см от пола).
• Расстояние от края стены до розеток для телевизора.
• Положение зеркала над раковиной (ось по центру раковины).
• Высоту кухонного фартука и расположение розеток для техники.

Примеры ошибок, которые можно было избежать с разверткой:

• Бра упирается в молдинг на стене — не хватило 5 см по высоте.
• Плитка «съезжает» у дверного проема — не учли симметрию раскладки.
• Зеркало не попадает в ось раковины — смещено на 8 см.

Зачем развертки стен нужны в ремонте, даже если уже есть план

План помещения показывает комнату сверху, но не даёт понять, как будет выглядеть стена. Развертка уточняет то, чего на плане не видно: высоты, привязки, отделку, раскладку плитки, расположение декоративных элементов.

В комплекте рабочей документации развертки идут вместе с:

• Планом расстановки мебели.
• Экспликацией помещений.
• Разрезом помещения.
• Ведомостью отделки.

Кому нужна развертка:

• Дизайнеру — чтобы проверить свою концепцию.
• Заказчику — чтобы утвердить внешний вид стен до ремонта.
• Плиточнику — чтобы знать, где начинать укладку.
• Электрику — чтобы точно установить розетки и светильники.
• Мебельщику — чтобы не ошибиться с размерами встроенной мебели.

Разобраться в одном чертеже — это ещё не значит уметь собирать весь комплект рабочей документации: планы, разрезы, ведомости, спецификации, а главное — уметь так подготовить проект, чтобы строители понимали его с первого взгляда, а заказчик не переделывал половину на объекте. Этому не учат в случайных видео или по лайфхакам из Pinterest. Этому учатся системно: через теорию, разборы реальных кейсов и практику с обратной связью от профессионалов.

Если вы чувствуете, что чертежи — это то, что отличает любителя от специалиста, и хотите уверенно владеть этим инструментом, возможно, пришло время перестать собирать дизайн из кусочков и начать учиться профессии целиком на курсах школы Геометриум. Там, где вы не просто рисуете красиво, а проектируете так, чтобы это можно было построить.

Чем развертка отличается от плана, разреза и визуализации

Онлайн-курс дизайнер-интерьера

Неважно какого ты уровня

За 12 месяцев ты узнаешь все необходимое и станешь одним из самых востребованных специалистов на рынке. Учиться на дизайнера интерьера можно с нуля и уже во время обучения зарабатывать от 70 000 рублей.

Отправить заявку

12 месяцев

Отправить заявку

Как читать обозначения разверток стен на готовом чертеже

На готовом чертеже развертки вы встретите:

• Маркировку стен.
• Номера помещений — по экспликации помещений.
• Условные обозначения материалов — штриховки, заливки, подписи (например, «Краска Dulux 001», «Плитка 60×60»).
• Высотные отметки — уровень чистого пола (0.000), уровень подоконника (+0.900), уровень потолка (+2.700).
• Размерные линии — общие размеры, расстояния до проемов, высоты установки.
• Декоративные элементы — молдинги, ниши, панно — показывают в виде контура с подписью.

Пример развертки стен с размерами

Рассмотрим стены в ванной комнате. На развертке:

• Общая длина стены — 2 400 мм.
• Дверной проём — 800 мм, расположен на расстоянии 400 мм от левого угла.
• Высотная отметка: уровень пола 0.000, уровень потолка +2.500.
• Раскладка плитки: плитка 60×60 см, начинается от центра стены, подрезка симметричная.
• Зеркало: привязка по центру относительно раковины, верхний край на высоте +1.800.
• Розетки: на высоте +1.100 от пола, расстояние от угла 600 мм.

Это реальный пример развертки стен, по которой можно понять, как выглядит развертка стен в проекте. Если вы работаете в AutoCAD и хотите перейти от плоских чертежей к объёмным моделям, смотрите наш материал «Как в Autocad сделать 3d модель из чертежа».
