Электрика на кухне: как сделать план, разводку и защиту правильно

С чего начать план электрики на кухне до ремонта

Короткий алгоритм выглядит так: составляете полный список техники → делаете план мебели → привязываете к нему точки подключения → разбиваете на линии → собираете электрощит.

Составьте список техники и укажите её мощность

Первым делом выпишите все приборы, которые будут на кухне: холодильник, варочная панель, духовой шкаф, вытяжка, посудомоечная машина, микроволновка, чайник, кофемашина, освещение и подсветка. Для каждого найдите в техпаспорте значение потребляемой мощности (в ваттах). Не берите цифры «по памяти» или из форумов — только из документации к конкретной модели. Именно от этой цифры будет зависеть, какой кабель и автомат вам понадобятся.

Привяжите розетки к мебели, фартуку и столешнице

План электрики на кухне всегда строится по финальной расстановке шкафов, пеналов, мойки и техники. Нельзя сначала сделать проводку, а потом «подогнать» мебель. Особое внимание уделите зоне фартука и уровню столешницы — здесь чаще всего ошибаются с высотой и количеством точек.

При проектировании любой комнаты, включая спальню, важно точно знать, на какой высоте размещать розетки и выключатели, чтобы потом не переделывать ремонт. Всё, что нужно знать по этой теме, мы собрали в статье Высота розеток в спальне.

Чек-лист: что нужно замерить до заказа кухни

• Высота напольных шкафов и столешницы.
• Ширина фартука и расположение навесных шкафов.
• Место для варочной панели, духового шкафа, посудомойки.
• Точки подключения вытяжки, холодильника, розеток над столешницей.

Схема электрики на кухне: как разделить розетки, свет и линии

Схема электрики на кухне — вся логика питания от электрощита до конкретного прибора. Различают два сценария: минимальный для небольшой кухни (одна-две розеточные группы + свет) и расширенный для кухни-гостиной (отдельные линии на мощную технику, несколько групп розеток, два-три контура освещения).

Как разделить розеточные группы и отдельные линии

Мелкую технику на фартуке (чайник, блендер, тостер) обычно объединяют в одну розеточную группу. Она питается от одного автомата и одного кабеля. Но мощные приборы — варочную панель, духовой шкаф, посудомоечную машину — выводят на отдельную линию. Это снижает риск перегруза, упрощает защиту и делает эксплуатацию предсказуемой.

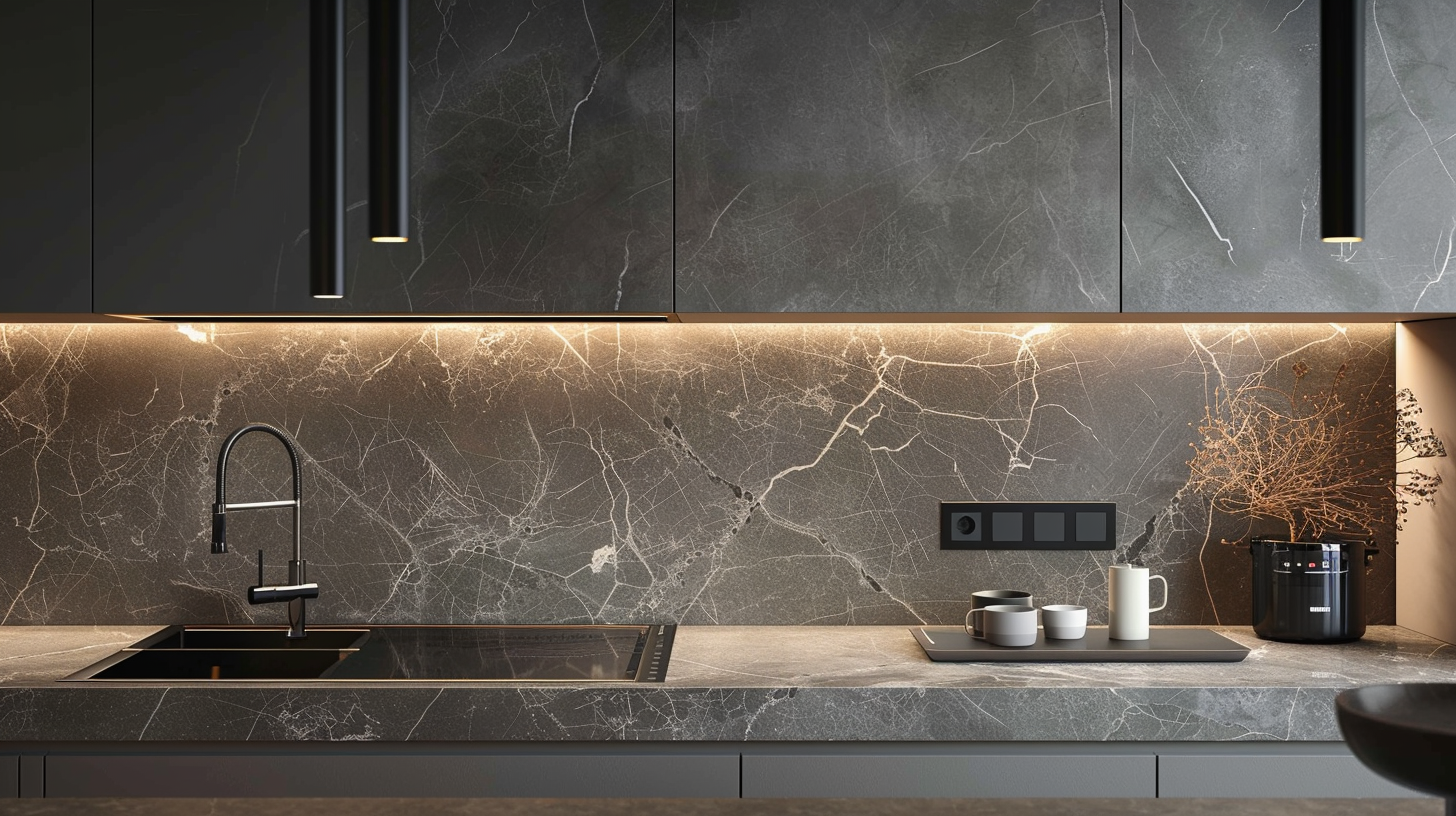

Как спланировать освещение и выключатели

Освещение на кухне делят на три типа: общее (потолочные светильники), рабочее (подсветка фартука) и декоративное (подсветка нижних шкафов или барной стойки). Не сводите весь свет к одной клавише. Выключатель у входа удобно делать двухклавишным: первая клавиша — общий свет, вторая — рабочая подсветка. Если кухня объединена с гостиной, добавьте отдельные выключатели для каждой зоны.

Профессиональный дизайн-проект интерьера всегда включает раздел «План электрики». Это не просто схема расстановки розеток и выключателей, а документ, по которому электрик будет монтировать проводку. Как его правильно составить, на что обратить внимание и как не допустить ошибок — читайте в нашей статье «План электрики в дизайн проекте».

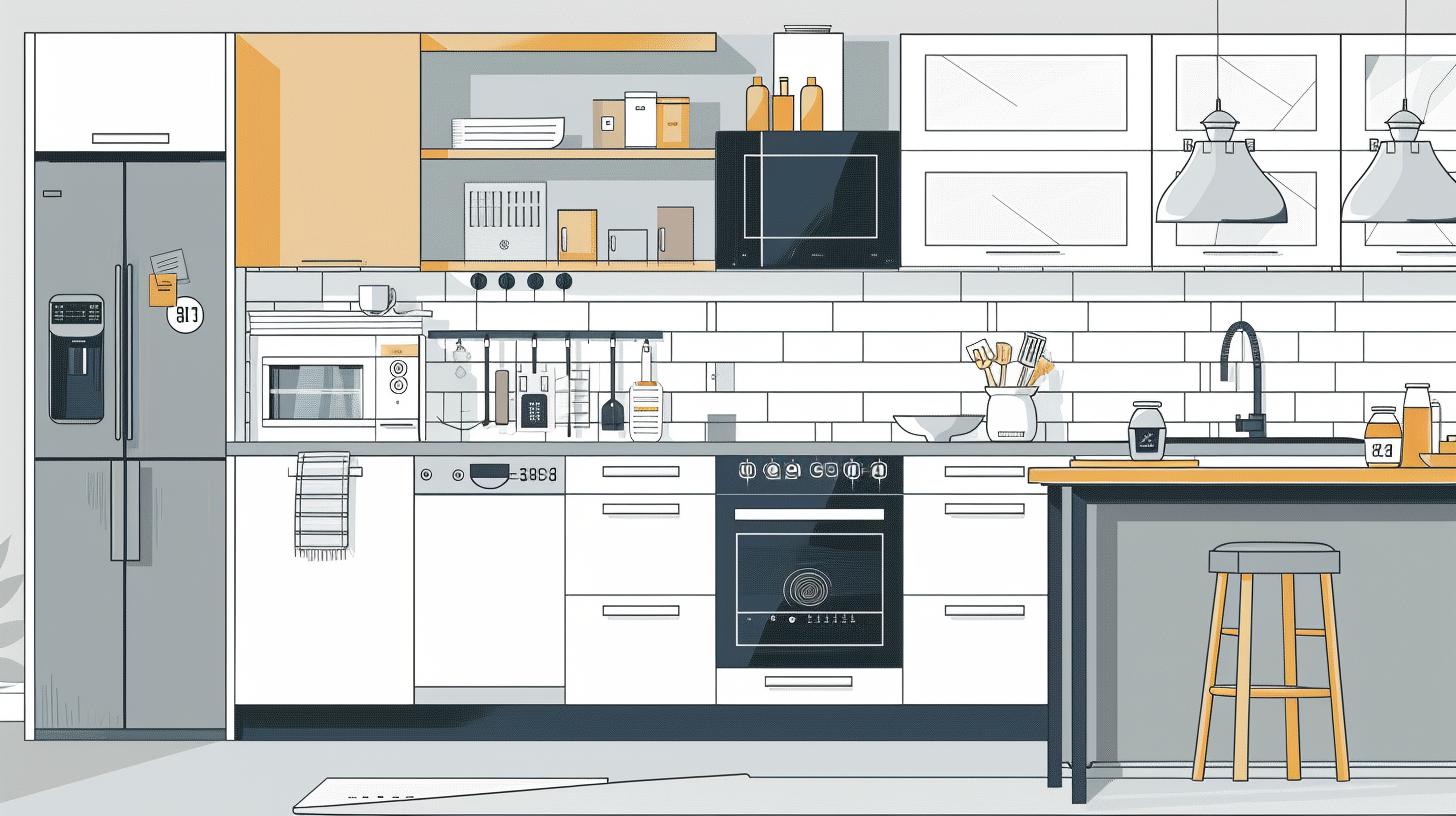

Разводка электрики на кухне по приборам: что подключать отдельно

Чем выше мощность прибора и чем важнее его стабильная работа, тем вероятнее ему потребуется отдельная линия, свой автомат и проверка заземления. Вот сводная таблица, которая поможет вам сориентироваться.

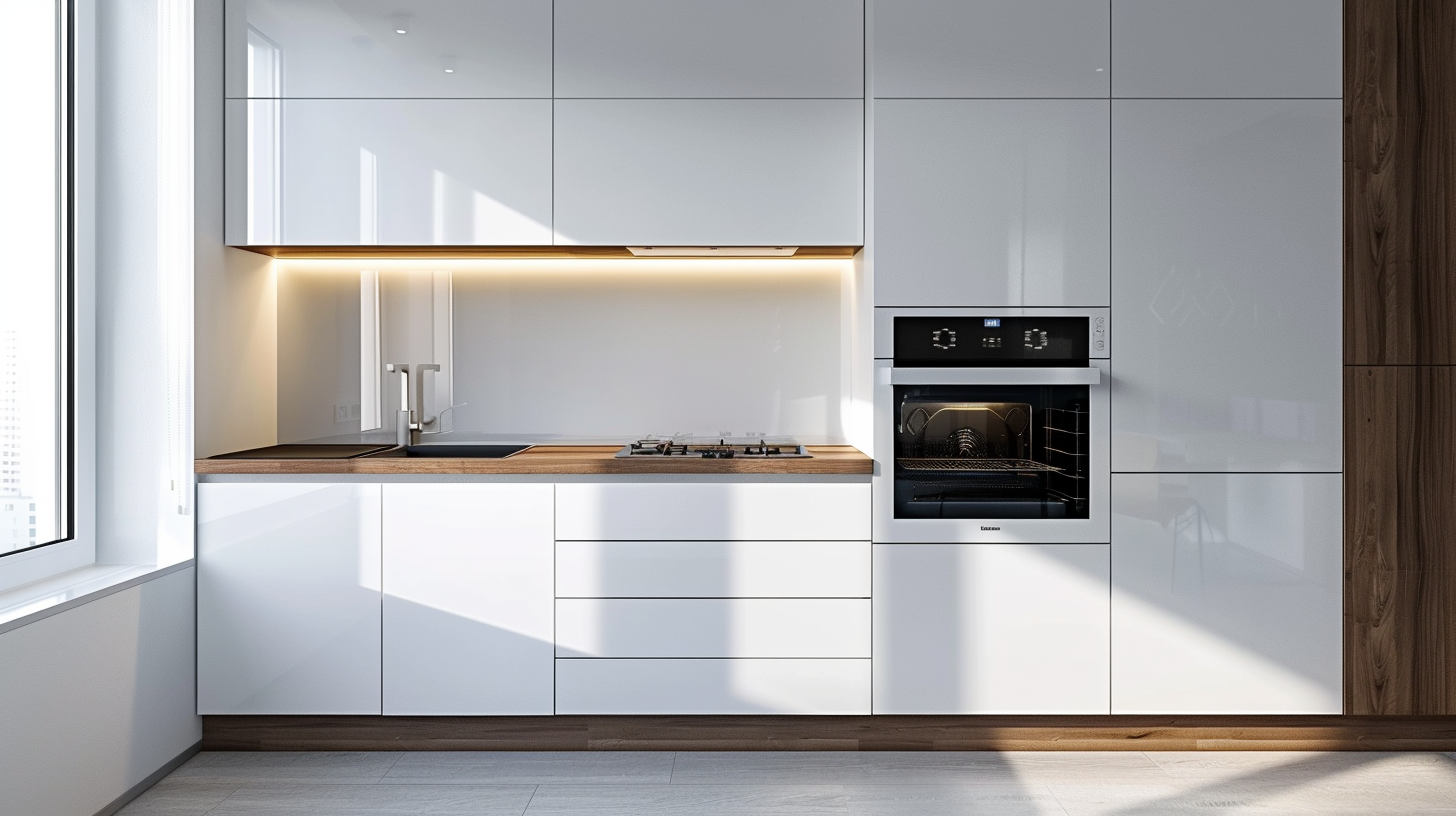

Варочная панель почти всегда требует отдельного питания: её мощность часто превышает 3 кВт, а в индукционных моделях — 5–7 кВт. Духовой шкаф тоже лучше сажать на независимую линию. Часто возникает вопрос: можно ли объединить варочную панель и духовой шкаф на одну линию? Ответ — только по расчёту. Если суммарная мощность не превышает допустимую для кабеля и автомата, а производитель допускает такое подключение — да. Но в большинстве случаев безопаснее сделать две отдельные линии.

Холодильник, посудомоечная машина и вытяжка

Холодильнику нужно стабильное питание. Нежелательно подключать его к общей группе над фартуком — если на той линии сработает автомат из-за чайника и кофемашины, холодильник разморозится. Выделите для него отдельную розеточную группу или хотя бы отдельную линию. Для посудомоечной машины важно сочетание воды и электричества: обязательны УЗО, заземление и безопасное расположение розетки (не за машиной, а рядом, в соседнем шкафу или цоколе). Вытяжка подключается к розетке, которая обычно прячется за верхним шкафом над местом её установки.

Микроволновка и розетки для мелкой техники

Над столешницей нужно достаточно розеток, чтобы подключить чайник, блендер, тостер, кофемашину и при необходимости зарядку для гаджетов. Практика показывает, что минимум 4–5 розеток в одном или двух блоках — это разумный запас. Одна-две розетки на фартуке почти всегда приводят к тройникам и перегрузке.

Если вы хотите сами нарисовать схему электрики для кухни или целой квартиры, не обязательно владеть сложным софтом. Существуют удобные онлайн-сервисы и простые программы, которые помогут создать аккуратную и понятную схему. Обзор самых популярных инструментов вы найдёте в материале «Программы для проектирования электрики».

Где размещать розетки на кухне, чтобы было удобно и безопасно

Размещение розеток — одна из самых частых причин переделок. Каждую розетку нужно привязывать к сценарию использования, а не к абстрактным нормам. И помните: электрика в доме на кухне должна учитывать не только удобство, но и доступ для обслуживания.

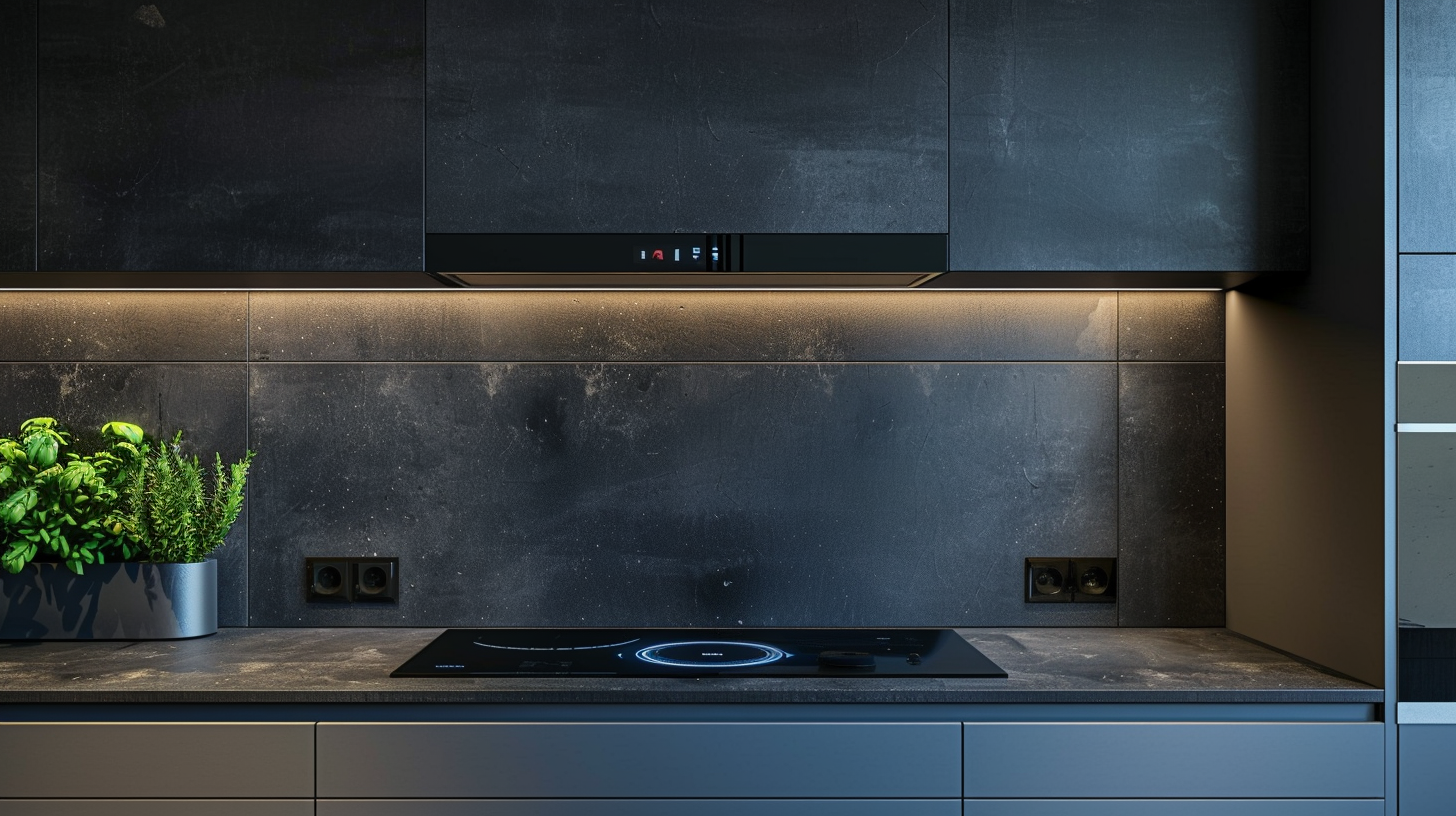

Розетки на фартуке и над столешницей

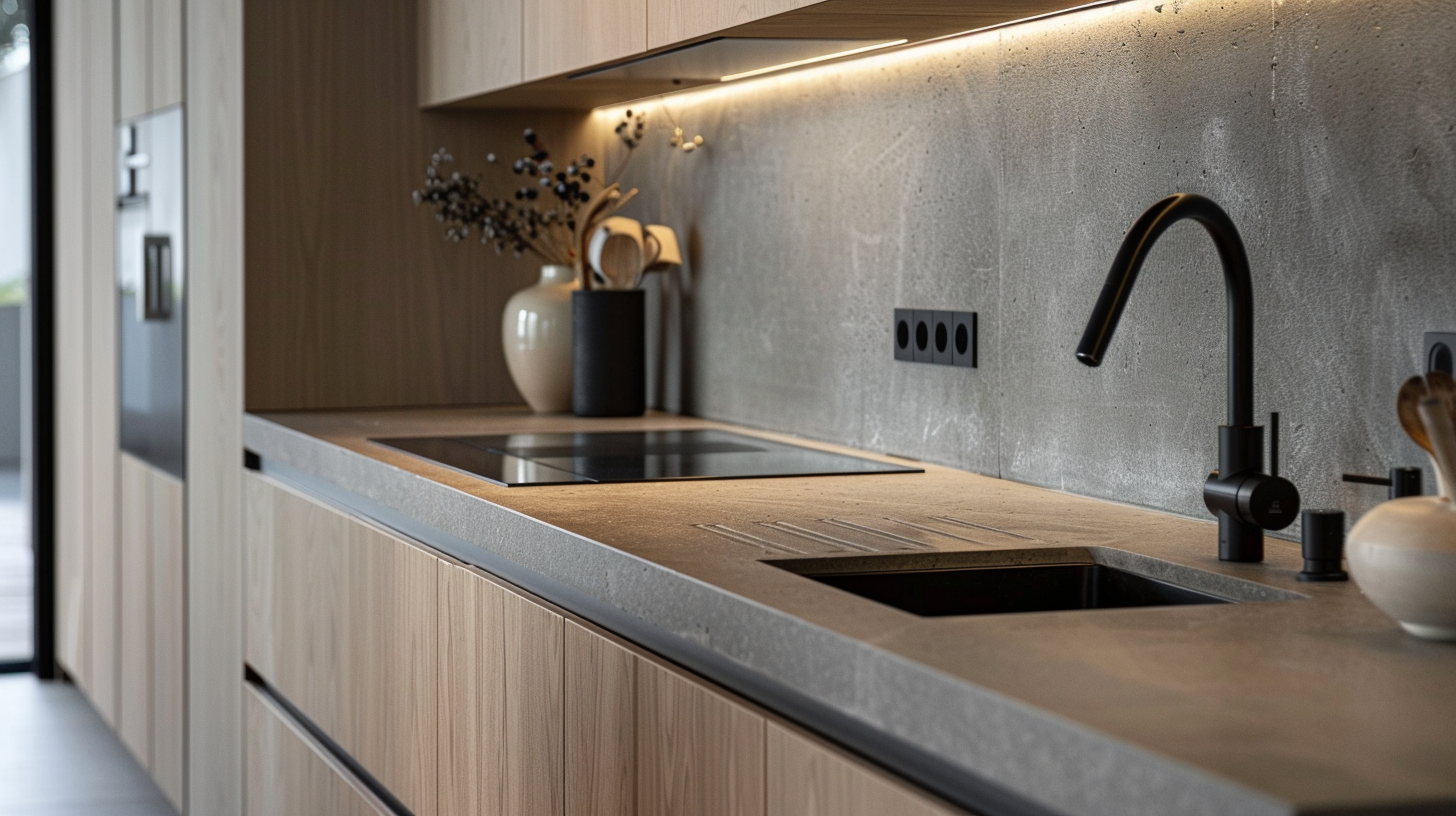

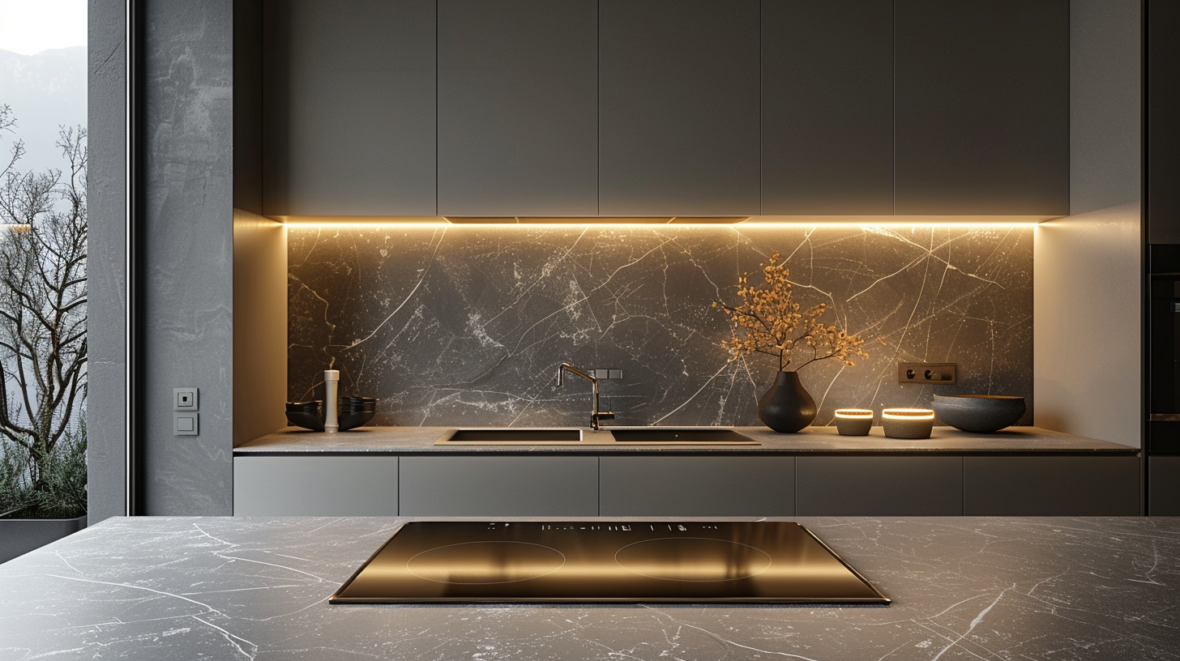

Блок розеток для рабочей зоны удобно располагать на высоте 10–15 см от столешницы, но при этом так, чтобы они не попадали в стык между шкафами и не перекрывались рейлингами или навесными полками. Оптимально — ровно посередине между столешницей и нижним краем навесных шкафов (обычно это 100–115 см от пола). Дизайнерский аспект тоже важен: розетки должны быть доступны, но не ломать визуальный ритм кухни. Подойдут модели с белыми или серыми рамками, а в дорогих проектах — скрытые или выдвижные блоки.

Где нельзя ставить розетки на кухне

Категорически не рекомендуется размещать розетки:

• за мойкой (прямой контакт с водой);
• слишком близко к варочной панели (менее 30–40 см от края);
• в местах нагрева (над духовым шкафом без теплоизоляции)
• там, где розетка упирается в корпус встроенной техники при её установке;
• в труднодоступных местах, куда нельзя добраться без демонтажа мебели.

Почему это важно? Влага и перегрев — прямые причины короткого замыкания. А недоступность розетки может сделать её бесполезной, когда нужно отключить прибор.

Как рассчитать нагрузку, выбрать кабель, автомат и УЗО для кухни

Расчёт нагрузки, выбор кабеля, автоматов, УЗО, сборка электрощита и заземление — это единая задача. Нельзя выбрать кабель отдельно от автомата или УЗО. Нагрузка — это суммарная электрическая мощность всех приборов, которые могут работать одновременно. Разводка электрики на кухне без расчёта быстро приводит к выбиванию автомата и перегреву проводки.

Как посчитать суммарную нагрузку кухни

Простой алгоритм в 5 шагов:

• Выпишите всю технику с её мощностью из техпаспортов.
• Сложите мощность, но учтите, что варочная панель и духовой шкаф редко работают на максимуме одновременно. Используйте коэффициент одновременности (для кухни обычно 0,7–0,8).
• Выделите приборы, которые вы планируете запитать через отдельные линии.
• Для каждой линии рассчитайте свой ток (ток = мощность / напряжение 220 В).
• Заложите запас 20–30% на возможное увеличение количества техники.

Расчёт мощности нужен даже для маленькой кухни, если на ней есть варочная панель, духовой шкаф и посудомоечная машина. Пример: возьмём типовую кухню в квартире. Варочная панель 6 кВт, духовой шкаф 2,5 кВт, холодильник 0,6 кВт, посудомойка 2 кВт, микроволновка 1 кВт, мелкая техника 1,5 кВт. Без учёта одновременности — около 13,6 кВт. С коэффициентом 0,7 — 9,5 кВт, что соответствует вводному автомату на 40–50 А. Варочная панель и посудомойка получают отдельные линии.

Как выбрать сечение кабеля, автоматы и УЗО

Сечение кабеля подбирают по нагрузке конкретной линии. Для розеточных групп и мелкой техники достаточно медного кабеля сечением 2,5 мм² (автомат 16 А). Для варочной панели — 6 мм² (автомат 32–40 А). Для духового шкафа и посудомойки — 4 мм² (автомат 20–25 А). Для освещения — 1,5 мм² (автомат 10 А). Автомат защищает кабель от перегрева, а не сам прибор.

УЗО (устройство защитного отключения) для кухни как влажной зоны обязательно. Его номинал по току должен быть на ступень выше, чем у автомата (например, 16 А автомат + 25 А УЗО). Ток утечки — 30 мА (для защиты человека от поражения электричеством). Наличие рабочего заземления — не обсуждается: без него ни УЗО, ни автоматы не дадут полной безопасности.

Частые ошибки при разводке электрики на кухне

Ошибки с розетками, фартуком и встроенной техникой

• Забытые розетки. Составили план, а потом добавили кофемашину или зарядник — и некуда включить.
• Неверная высота. Розетка попала на стык фартука и столешницы или оказалась за рейлингом.
• Розетка за корпусом шкафа. До неё не добраться, не сдвинув мебель.
• Нет запаса. Две розетки на фартук — почти гарантия удлинителей и тройников.

Пример из практики: красивый проект кухни, все розетки нарисованы на стене, но после установки шкафов выясняется, что глубина вилки с блоком питания 5 см, а зазор между стеной и шкафом — 3 см. В результате розетка бесполезна.

Ошибки с защитой, нагрузкой и электрощитом

• Всё на одной линии. И холодильник, и чайник, и духовка — постоянные перегрузки.
• Нет отдельного автомата на мощную технику. Варочная панель может работать от розетки, но если линия общая — автомат будет выбивать часто.
• Не предусмотрено УЗО. Кухня — влажное помещение, и риск поражения током здесь выше.
• Игнорируется заземление. Даже если розетка с заземляющим контактом, без реального заземляющего проводника в щите она бесполезна.
• Электрощит не продуман заранее. Потом его «добавляют по месту» в неудобном месте, а внутри — каша из проводов.

Как проверить план электрики на кухне перед ремонтом и вызвать специалиста

Перед тем как приступить к штроблению, сделайте три финальных действия:

• Сверьте схему электрики с финальным планом мебели и техники.
• Проверьте, разбиты ли приборы по линиям, есть ли отдельные автоматы и УЗО для мощных потребителей.
• Покажите готовую схему электрику ДО начала отделочных работ. Он оценит сечение кабеля, соответствие автоматов и возможность монтажа.

К проекту кухни приложите отдельный лист со всеми розетками, выключателями, освещением и привязками по размерам. Это спасёт от досадных ошибок. Сохраните этот чек-лист, покажите его дизайнеру кухни и электрику, а все спорные решения сверяйте по техпаспорту техники и проекту электрощита.
