Дизайн вентиляции в интерьере квартиры: план, короб и решетки

Что отражается в плане вентиляции в дизайн-проекте

План вентиляции в дизайн-проекте — это не просто схема, а документ, который показывает, где пройдут воздуховоды, как они соединятся с вытяжкой и вентканалом, где будут установлены вентрешетки, какой высоты получатся короба и как это повлияет на потолки и мебель. Дизайнер задаёт трассы, размеры и способы маскировки, инженер рассчитывает сечение воздуховодов и кратность воздухообмена, а подрядчик монтирует по чертежам. Без этого рабочей документации вентиляция рискует стать «сюрпризом» на этапе финишной отделки.

Какие решения нужно зафиксировать до начала ремонта

Минимальный набор исходных данных: техническое задание от заказчика (какая планировка, где кухня, нужна ли мощная вытяжка), высота потолка, сценарии использования кухни и санузла. Критические точки, которые нельзя оставлять «на потом»: короб вокруг воздуховода, соединение с вентканалом, место для кухонной вытяжки и её подключение. Если эти решения не зафиксировать в рабочей документации, после чистовой отделки придётся ломать стены или мириться с некрасивым коробом.

Понимание того, как устроена вентиляция и как её эстетично встроить в проект, — важный навык профессионального дизайнера. Если вы хотите научиться проектировать интерьеры, где и техника, и воздухообмен, и красота работают без компромиссов, обратите внимание на курс Дизайна интерьера.

Как связать вентиляцию с другими инженерными коммуникациями

Инженерные коммуникации (вентиляция, водоснабжение, электрика, кондиционирование) должны быть сведены на одном плане. Иначе воздуховод может пересечься с трубой или кабельным каналом, а потолочная разводка — попасть в зону светильника. Дизайн интерьера, водоснабжение, вентиляция и электрика — это единая система, где каждое решение влияет на другое. Поэтому в хорошем проекте сначала рисуют трассы всех коммуникаций, а потом под них подбирают потолки и мебель.

Планируйте вентиляцию на ранних этапах проекта

Для начала полезно освежить в памяти, как вообще работает система воздухообмена в многоквартирном доме, — об этом мы подробно написали в статье «Как устроена вентиляция в квартире».

Раннее планирование вентиляции даёт меньше переделок, понятные габариты мебели, корректную потолочную разводку и минимум шума. Вентиляция в интерьере должна появляться раньше чистовой отделки, а не после выбора кухни. Если вы ждёте готового дизайна, а потом «вписываете» туда воздуховод, неизбежны компромиссы: заниженный потолок, случайный короб или невозможность подключить вытяжку к вентканалу.

Что ломается, если вентиляцию вспоминают после отделки

• Занижение потолка — короб под воздуховод опускается ниже уровня натяжного потолка, и высота комнаты теряется.
• Неудобный декоративный короб — он висит несимметрично, мешает шкафам или кухонной линии.
• Конфликт с освещением — споты попадают прямо под короб, и свет распределяется неравномерно.
• Шумная вытяжка — из-за длинной трассы или узкого воздуховода система гудит.
• Невозможность скрытого монтажа — всё приходится вести открыто по стене.

Особенно часто это случается в кухне-гостиной, маленьком санузле или туалете после перепланировки.

На первый взгляд, вентиляция в интерьере — это просто короба и решётки. Но на деле это тест на профессиональную зрелость дизайнера: сможете ли вы ещё на стадии чертежей предвидеть, где пройдёт воздуховод, не столкнётся ли он с балкой, не перекроет ли светильник или шкаф. И при этом сохраните чистоту линий и комфортный воздухообмен.

Такие задачи не решаются вдохновением — они решаются знанием инженерных основ, планировочных правил и опытом, который системно нарабатывается только в хорошей школе. Если вы чувствуете, что хотите проектировать не «как получится», а с уверенностью, что каждая коммуникация окажется на своём месте, — возможно, вы уже готовы перестать собирать дизайн из лайфхаков и начать учиться профессии целиком на наших курсах дизайна интерьера.

Как собрать техническое задание без инженерного перегруза

Вот чек-лист вопросов, которые дизайнер должен задать заказчику до утверждения планировки:

• Где будет кухонная зона и как часто вы готовите?
• Нужна ли мощная вытяжка (интенсивная готовка с запахами)?
• Планируется ли кондиционирование и куда спрятать его трассы?
• Есть ли ограничения по высоте потолка?
• Будет ли встроенная мебель до потолка в зоне прохождения воздуховода?

Если вы уже столкнулись с тем, что вентиляция работает плохо, а переделывать проект дорого, — пошаговые способы решения описаны в материале «Как улучшить вентиляцию в квартире».

Используйте скрытые воздуховоды и интегрированные решетки

Сделать вентиляцию в интерьере менее заметной без ухудшения работы системы можно через скрытый монтаж, потолочную разводку, декоративный короб или встроенные вентрешетки. Но помните: уменьшать сечение воздуховода ради красоты нельзя — это влияет на шум, тягу и кратность воздухообмена.

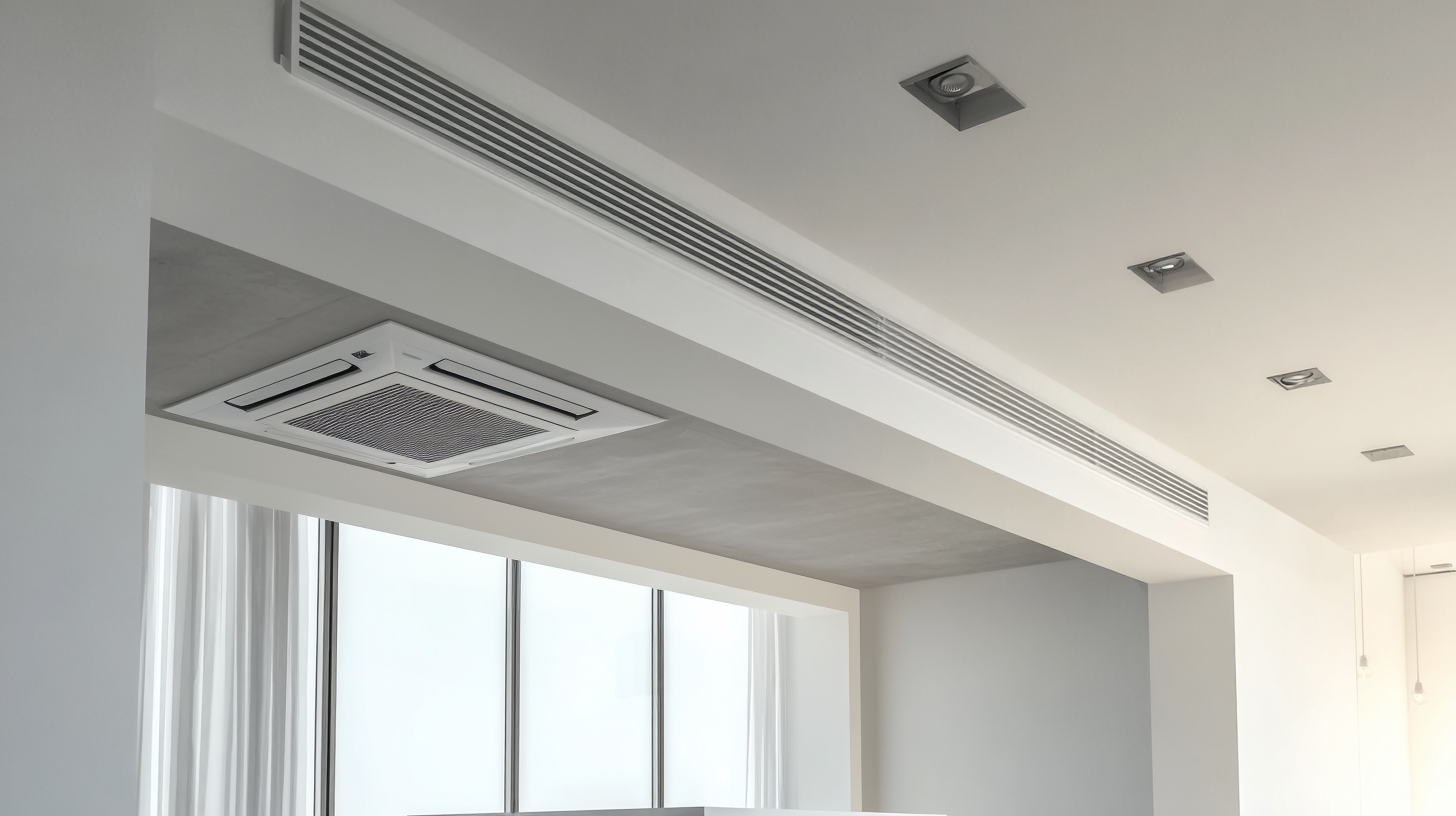

Когда подходит скрытый монтаж и потолочная разводка

Скрытый монтаж возможен, если:

• Высота потолка позволяет опустить его на 10–15 см для прокладки воздуховода.
• Трасса прямая или с минимальным числом поворотов.
• Доступ к ревизионным люкам остаётся.
• Потолочная разводка согласована с освещением и кондиционированием.

Обязательно добавьте шумоизоляцию воздуховодов — это снизит гул от работы вытяжки и сделает интерьер акустически комфортным.

Как оформить декоративный короб без ощущения «технического пятна»

Декоративный короб можно превратить в часть интерьера:

• Окрасить в цвет потолка — он станет почти незаметным.
• Сделать короб частью ниши — например, между двумя шкафами.
• Перевести его в шкаф — спрятать воздуховод за фасадом верхних модулей.
• Создать симметрию над кухонной линией — два одинаковых короба по бокам от вытяжки.
• Обыграть как акцентный архитектурный элемент — например, реечная панель или балка.

В кухне особенно важно продумать дизайн кухни с коробом вентиляции заранее, чтобы короб не перебивал геометрию гарнитура. А чтобы окончательно определиться с типом и мощностью вытяжки, стоит отдельно прочитать наш гид «Нужна ли вытяжка на кухне».

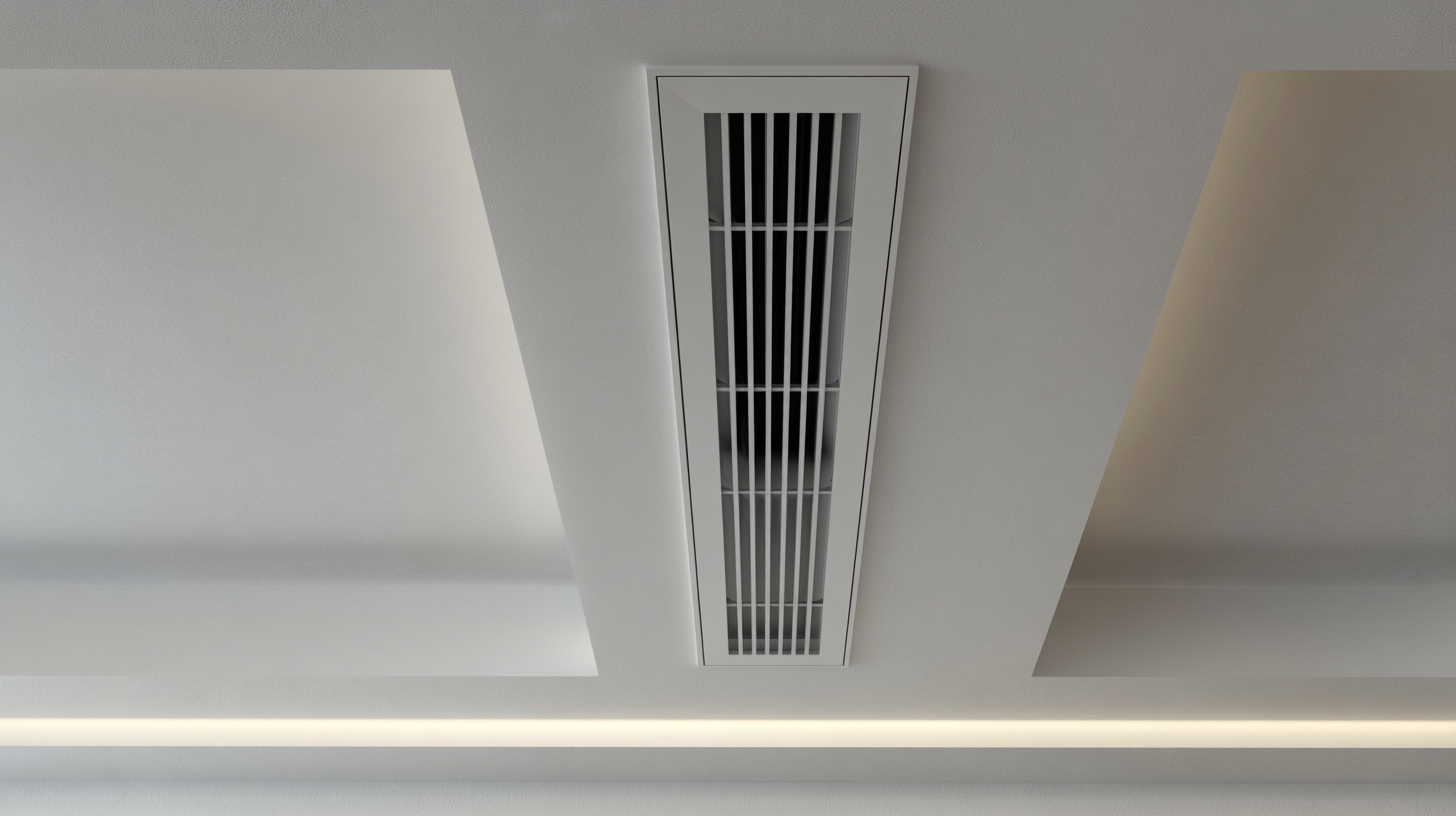

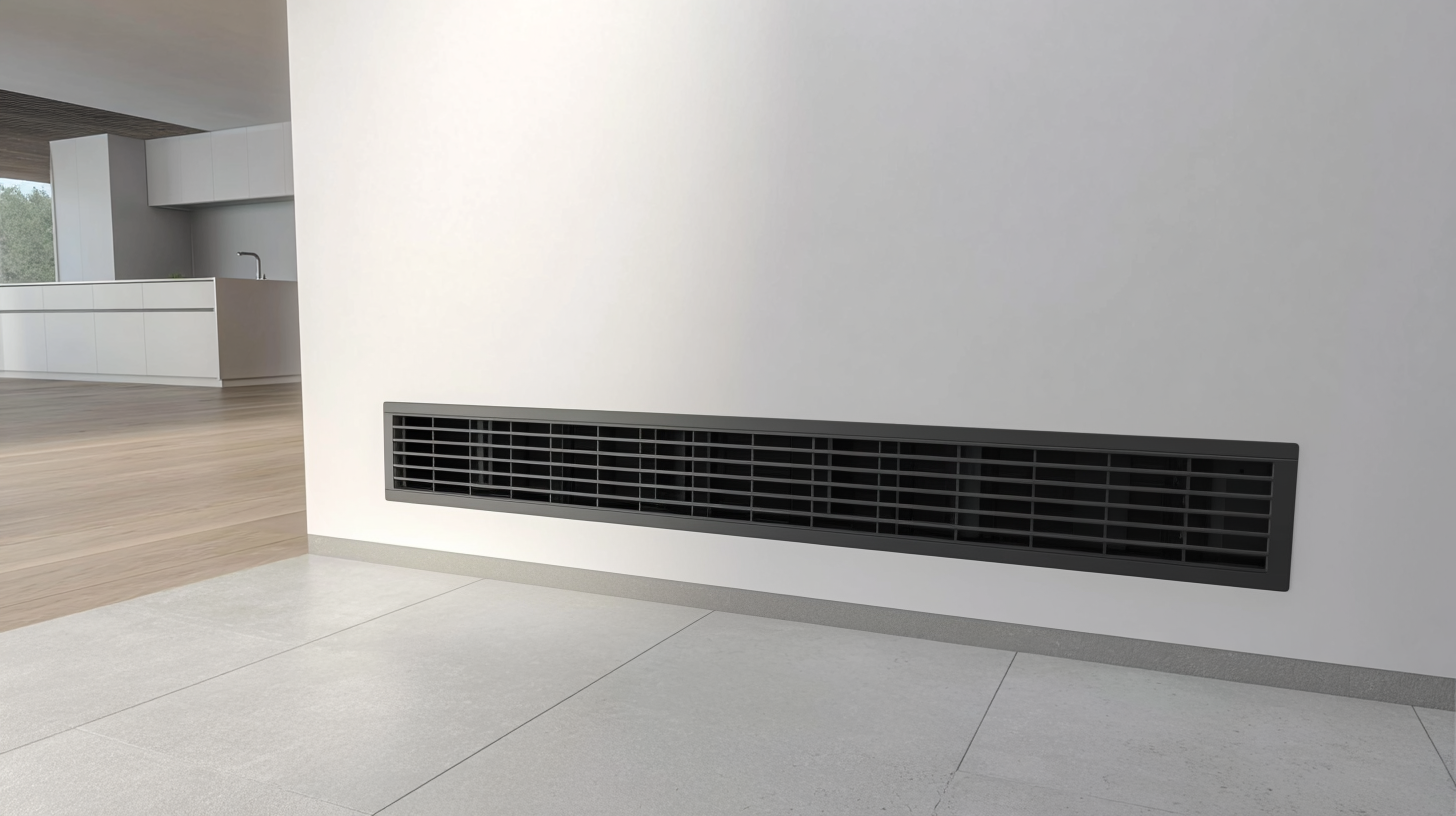

Как подобрать вентрешетку под стиль интерьера

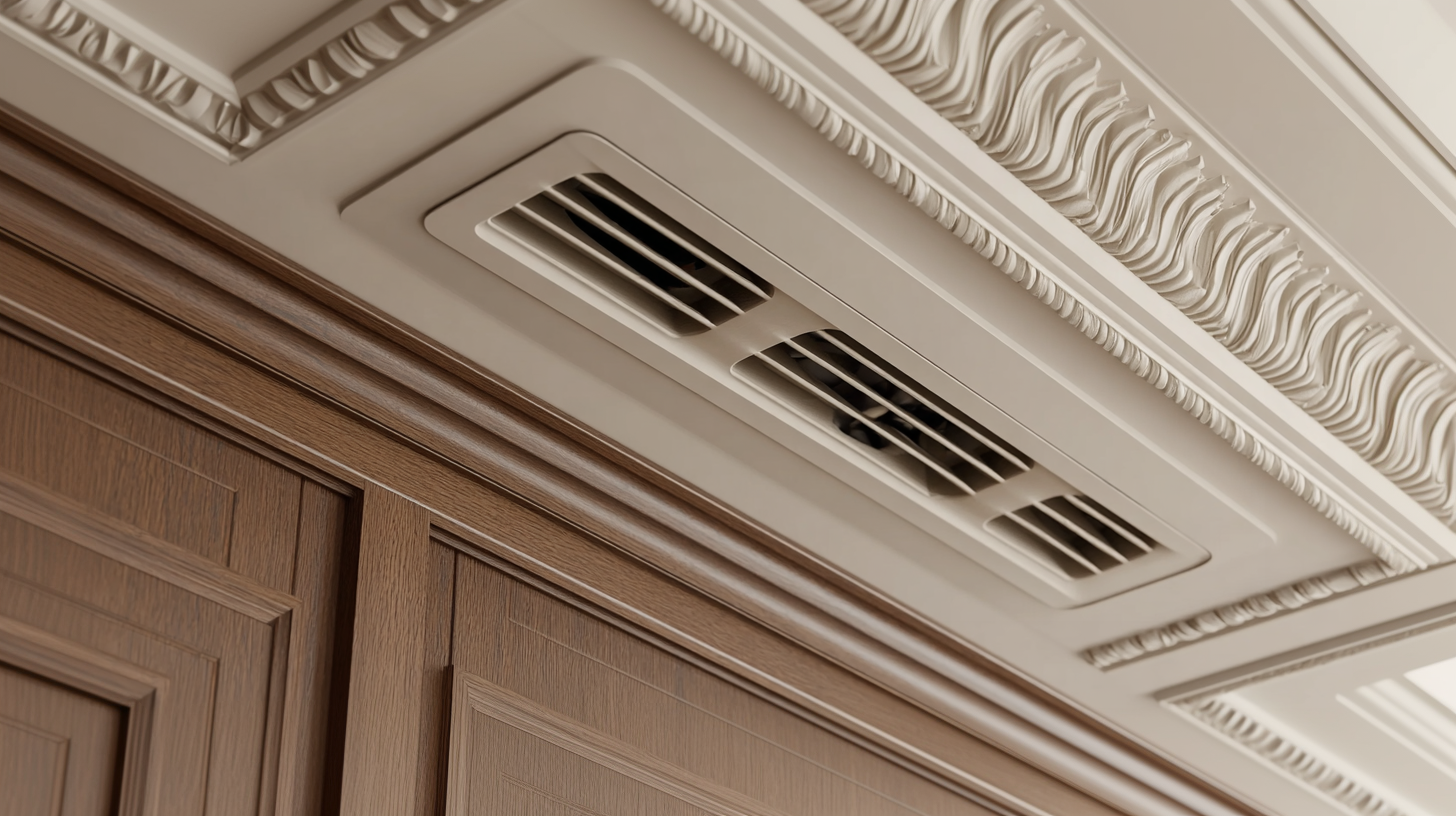

Вентрешетки бывают настенные, потолочные и декоративные. Для минимализма выбирайте прямоугольные решетки без видимого крепежа (под покраску). Для классики — более декоративные варианты с узорами, но с сохранением живого сечения. В влажных помещениях (санузел, ванная) обязательна влагостойкость — пластик или алюминий. И всегда помните: решетка должна легко сниматься для чистки воздуховода.

Адаптируйте вентиляцию под кухню, санузел и туалет

Кратность воздухообмена — это количество раз, сколько воздух в помещении должен полностью обновиться за час. Для кухни с газовой плитой норма выше, чем для санузла. А требования к дизайну разные: на кухне вентканал и вытяжка часто на виду, в туалете их хочется спрятать максимально.

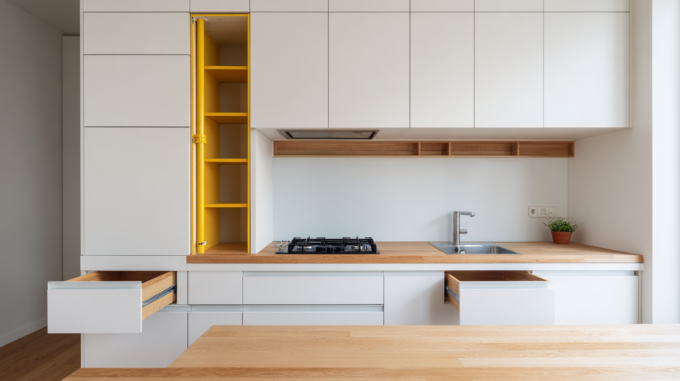

Вентиляция кухни: как подключить вытяжку и не испортить дизайн

Кухонная вытяжка подключается к воздуховоду, который соединяется с вентканалом. Но типичные ошибки:

• Слишком длинная трасса (более 3–5 метров) — тяга падает.
• Лишние повороты — каждый поворот снижает эффективность на 10–15%.
• Глухое перекрытие естественной вентиляции — если вы полностью закрыли штатную вентрешетку, то при выключенной вытяжке воздух не будет уходить.

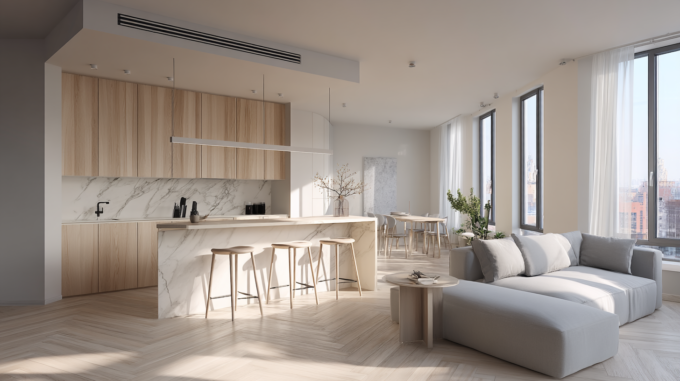

Правильное решение: предусмотреть отдельный выход на вентканал через тройник и оставить штатную вентрешетку открытой. Для линейной кухни воздуховод лучше вести над верхними шкафами, для угловой — через короб по потолку, для кухни-гостиной — скрыть в потолочной нише.

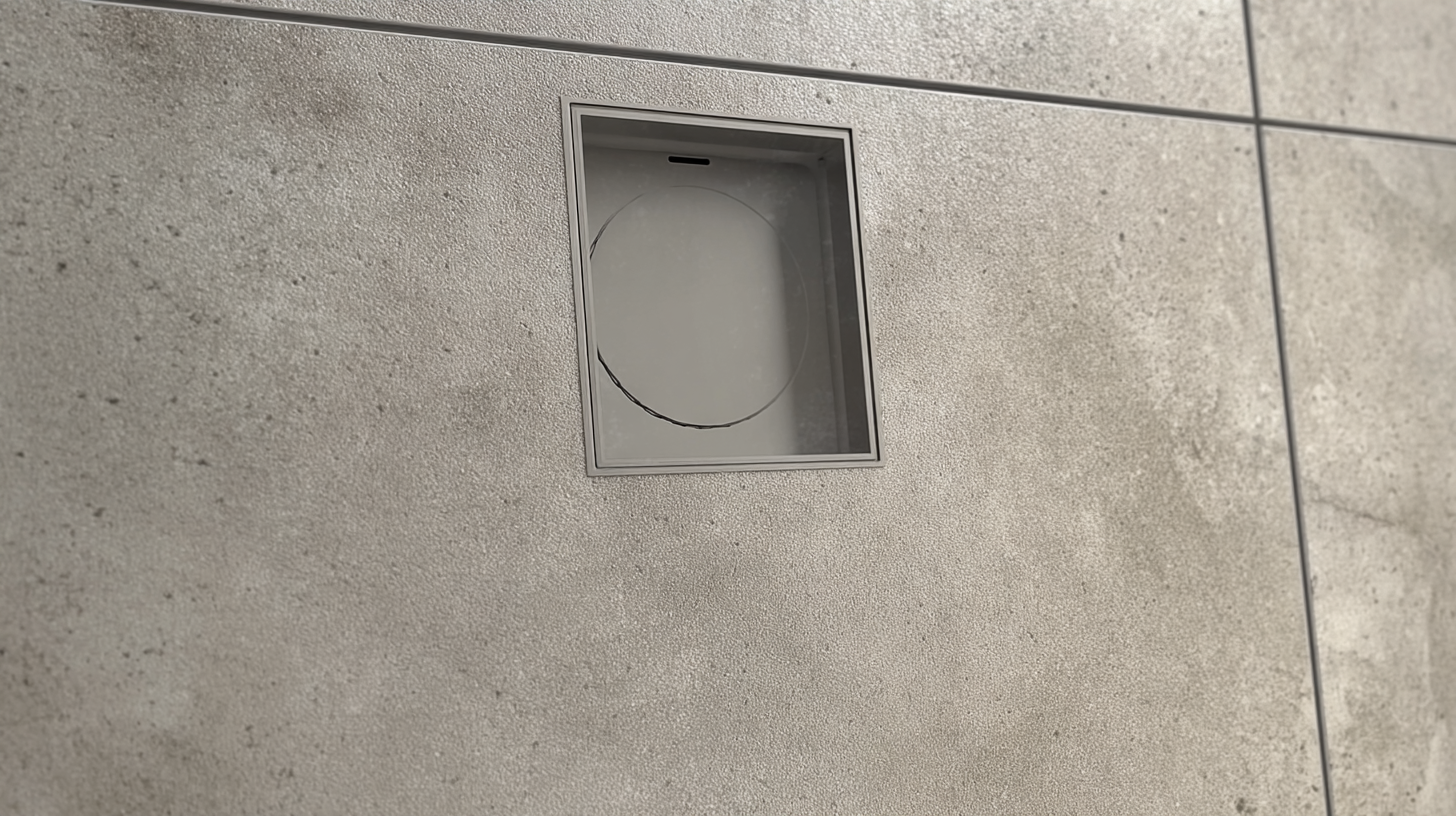

Вентиляция в санузле и туалете: что важно для отделки

Запрос «вентиляция в туалете дизайн» решается через грамотное размещение вентрешетки и выбор влагостойких материалов. В санузле и туалете вентрешетку лучше располагать под потолком, в стороне от глаз, но не за унитазом (где её будет неудобно чистить). Отделочные материалы (плитка, краска, потолок) должны быть влагостойкими, чтобы конденсат не разрушал поверхность. И обязательно предусмотрите вытяжной вентилятор с низким уровнем шума — тихая работа ванной комнаты важнее эффектного короба.

Онлайн-курс дизайнер-интерьера

Неважно какого ты уровня

За 12 месяцев ты узнаешь все необходимое и станешь одним из самых востребованных специалистов на рынке. Учиться на дизайнера интерьера можно с нуля и уже во время обучения зарабатывать от 70 000 рублей.

Отправить заявку

12 месяцев

Отправить заявку

Основные ошибки при интеграции вентиляции в дизайнерский проект

Ошибки, из-за которых система шумит или работает слабо

Даже красивая вентиляция в интерьере не будет работать без нормального движения воздуха. Приток воздуха — это база, без которой любая вытяжка бесполезна.

Ошибки, которые портят внешний вид интерьера

• Случайный короб под потолком — он пересекает комнату по диагонали, а не идёт вдоль стены.
• Заметные решетки не в оси — смещены относительно центра стены или мебели.
• Конфликт с мебелью — декоративный короб не даёт установить высокий шкаф.
• Отсутствие места под обслуживание — при монтаже короба забыли оставить люк.

Пример из практики: «было задумано красиво — получилось технически и неудобно». Дизайнер нарисовал ровный потолок, а при монтаже обнаружил, что воздуховод нужно вести по центру комнаты. В итоге — несимметричный короб, который портит весь вид.
